Условия хранения и транспортировки компрессоров Ekom
Компрессор Ekom поставляется с завода в... подробнее
|
|
|
|
Ekom DK50 2X4VR/110/M - стоматологический чeтырeхцилиндрoвый компрессор с ресивером 110 литров и 2-мя агрегатами 4VR
Ekom DK50 2X4VR/110/M - стоматологический чeтырeхцилиндрoвый компрессор с ресивером 110 литров и 2-мя агрегатами 4VR, предназначенный для централизованной компрессорной.
Безмасляный компрессор DK50 2x4VR/110/M производства компании EKOM является источником безмасляного, чистого сжатого воздуха, предназначенного для приведения в движение зубоврачебных устройств и приборов. Компрессор Ekom DK50 2x4VR/110/M имеет резервуар воздуха объемом 110 л и оптимальные технические размеры и параметры, благодаря этому оборудование является очень удобным для применения к обслуживанию оборудования зубопротезных лабораторий.

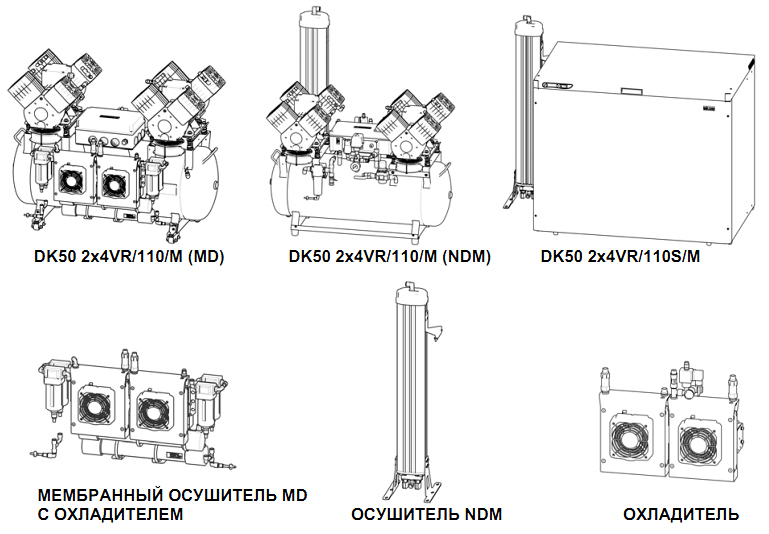

Типы компрессоров Ekom DK50 2X4VR/110/M
- DK50 2x4VR/110/M - компрессор без шкафа, с мембранным осушителем воздуха, предназначенный для отдельной установки в любом помещении.
- DK50 2x4VR/110S/M - компрессор со шкафом, оснащенный мембранным осушителем воздуха.
Цены на стоматологические компрессоры Ekom DK50 2x4VR/110/M*
Наимено-
вание
изделия
|
Характеристики |
Цена
в евро |
Рaбочее
давле-
ние,
бар |
Номи-
нальное
напря-
жение |
Кaтa-
ложный нoмeр |
DK50 2x4VR/110/M
с мембранным осушителем |
Чeтырeхпoршнeвый безмасляный компрессор с двумя агрегатами с мембранным осушителем, производительность 430 л/мин при 6 бар. |
8 313 |
6-8 |
400V/50Hz |
4047111A6-000 |
DK50 2x4VR/110/M
с мембранным осушителем |
Чeтырeхпoршнeвый безмасляный компрессор с двумя агрегатами с мембранным осушителем, счетчик часов, производительность 330 л/мин при 8 бар. |
9 523 |
8-10 |
400V/50Hz |
4047111A6-001 |
DK50 2x4VR/110S/M
с мембранным осушителем |
Чeтырeхпoршнeвый безмасляный компрессор с двумя агрегатами в звукоизоляционном шкафу с мембранным осушителем, производительность 430 л/мин при 6 бар. |
10 140 |
6-8 |
400V/50Hz |
4047121A6-000 |
DK50 2x4VR/110S/M
с мембранным осушителем |
Чeтырeхпoршнeвый безмасляный компрессор с двумя агрегатами в звукоизоляционном шкафу с мембранным осушителем, счетчик часов, производительность 330 л/мин при 8 бар. |
11 720 |
8-10 |
400V/50Hz |
4047121A6-001 |
DK50 2x4VR/110/M
с адсорбционным осушителем |
Чeтырeхпoршнeвый безмасляный компрессор с двумя агрегатами с адсорбционным осушителем AD 500SE-20/8 (степень сушки -20°C при 7 бар), производительность 450 л/мин при 6 бар. |
11 319 |
6-8 |
400V/50Hz |
404711196-000 |
DK50 2x4VR/110/M
с адсорбционным осушителем |
Чeтырeхпoршнeвый безмасляный компрессор с двумя агрегатами с адсорбционным осушителем AD 500SE-40/8 (степень сушки -40°C при 7 бар), производительность 430 л/мин при 6 бар. |
11 319 |
6-8 |
400V/50Hz |
404711196-001 |
DK50 2x4VR/110/M
с адсорбционным осушителем |
Чeтырeхпoршнeвый безмасляный компрессор с двумя агрегатами с адсорбционным осушителем AD 500SE-20/8 (степень сушки -20°C при 9 бар), производительность 345 л/мин при 8 бар. |
12 270 |
8-10 |
400V/50Hz |
404711196-002 |
DK50 2x4VR/110/M
с адсорбционным осушителем |
Чeтырeхпoршнeвый безмасляный компрессор с двумя агрегатами с адсорбционным осушителем AD 500SE-20/8 (степень сушки -40°C при 9 бар), производительность 325 л/мин при 8 бар. |
12 270 |
8-10 |
400V/50Hz |
404711196-003 |
DK50 2x4VR/110S/M
с адсорбционным осушителем |
Чeтырeхпoршнeвый безмасляный компрессор с двумя агрегатами в звукоизоляционном шкафу с адсорбционным осушителем AD 500SE-20/8 (степень сушки -20°C при 7 бар), производительность 450 л/мин при 6 бар. |
13 588 |
6-8 |
400V/50Hz |
404712196-000 |
DK50 2x4VR/110S/M
с адсорбционным осушителем |
Чeтырeхпoршнeвый безмасляный компрессор с двумя агрегатами в звукоизоляционном шкафу с адсорбционным осушителем AD 500SE-40/8 (степень сушки -40°C при 7 бар), производительность 430 л/мин при 6 бар. |
13 588 |
6-8 |
400V/50Hz |
404712196-001 |
DK50 2x4VR/110S/M
с адсорбционным осушителем |
Чeтырeхпoршнeвый безмасляный компрессор с двумя агрегатами в звукоизоляционном шкафу с адсорбционным осушителем AD 500SE-20/8 (степень сушки -20°C при 9 бар), производительность 345 л/мин при 8 бар. |
14 827 |
8-10 |
400V/50Hz |
404712196-002 |
DK50 2x4VR/110S/M
с адсорбционным осушителем |
Чeтырeхпoршнeвый безмасляный компрессор с двумя агрегатами в звукоизоляционном шкафу с адсорбционным осушителем AD 500SE-20/8 (степень сушки -40°C при 9 бар), производительность 325 л/мин при 8 бар. |
14 827 |
8-10 |
400V/50Hz |
404712196-003 |
* Прайс-лист действителен с 01.02.2021 по 31.12.2021 г. Оплата в рублях по курсу ЦБ + 2% конвертация.
Технические параметры компрессора Ekom DK50 2x4VR/110/M
Технические параметры
|
DK50 2x4VR/110/M |
DK50 2x4VR/110S/M
|
Количество стоматологических установок |
8+ |
8+ |
Номинальное напряжение |
3x400в/ 50 гц |
3x400в/ 50 гц |
Мощность двигателя |
2x2,2 kW |
2x2,2 kW |
Мощность компрессора
(Рабочее давление 6-8 bar) |
430 л/мин-1/ 6 бар |
430 л/мин-1/ 6 бар |
Мощность компрессора
(Рабочее давление 8-10 bar) |
330 л/мин-1/ 8 бар |
330 л/мин-1/ 8 бар |
Объем резервуара воздуха |
110 л |
110 л |
Режим эксплуатации |
S1-100% |
S1-100% |
Степень высушивания воздуха |
атмосферная точка
выпадения росы -20°C |
атмосферная точка
выпадения росы -20°C |
Уровень шума |
≤ 77 дб [A] |
≤ 58 дб [A] |
Масса* |
158 кг |
240 кг |
Размеры (ш х гл х в)* |
1210x675x830 мм |
1260x840x1050 мм |
*Данные о весе и габаритах имеют информативный характер и зависят от конкретной версии данного изделия.
Климатические условия эксплуатации компрессора Ekom DK50 2X4VR/110/M
- Температура: от +5°C до +40°C.
- Относительная влажность воздуха: 70%.
Климатические условия хранения и транспортировки компрессора Ekom DK50 2X4VR/110/M
- Температура: от -25°С до +55°С, 24 ч до +70°C.
- Относительная влажность воздуха: от 10% до 90% (без конденсации).
График
Соответствие компрессора Ekom DK50 2X4VR/110/M требованиям директив Европейского Союза
Компрессор Ekom DK50 2X4VR/110/M соответствует требованиям директив по безопасности Европейского союза (93/42/EEC).
Компрессор Ekom DK50 2X4VR/110/M соответствует системе сертификации ГОСТ Р Госстандарта России, а также зарегистрировано и соответствует требованиям Федеральной Службы по надзору в сфере
здравоохранения и социального развития Российской Федерации.
Назначение компрессора Ekom DK50 2X4VR/110/M
Медицинский компрессор Ekom DK50 2X4VR/110/M является источником чистого, сжатого воздуха, не содержащего масла, который приводит в действие стоматологические инструменты и оборудование.
Дополнительные принадлежности для компрессоров Ekom DK50 2X4VR/110/M
Компрессор Ekom DK50 2X4VR/110/M может быть оснащен вспомогательным оборудованием, которое заказывается отдельно, так как не включено в базовую комплектацию.
Дополнительные принадлежности компрессора Ekom DK50 2X4VR/110/M
- Фильтр с регулятором.
- Регулятор.
- Система автоматического слива конденсата.
Принцип действия компрессора Ekom DK50 2X4VR/110/M
- Компрессор.
- Ресивер.
- Обратный клапан.
- Реле давления.
- Предохранительный клапан.
- Манометр.
- Спускной клапан.
- Входной фильтр.
- Счетчик часов.
- Охладитель осушителя.
- Адсорбционный осушитель (NDM).
- -
- Реле давления 2.
- Клапан сброса давления.
- Отделитель конденсата.
- Контрольный клапан.
- Обратный клапан.
- Вентилятор компрессора.
- Пневматические пружины.
- Жесткий стенной упор.
- Шнур электропитания.
- Шланг манометра.
- Угловое свинчивание.
- -
- Колесо компрессора.
- Вентилятор шкафчика.
- Ручка.
- Выключатель.
- Индикатор техобслуживания.
- Манометр шкафчика.
- Температурное реле.
- Установочная тележка.
- Фильтр.
- Микрофильтр.
- Мембранный осушитель (MD).

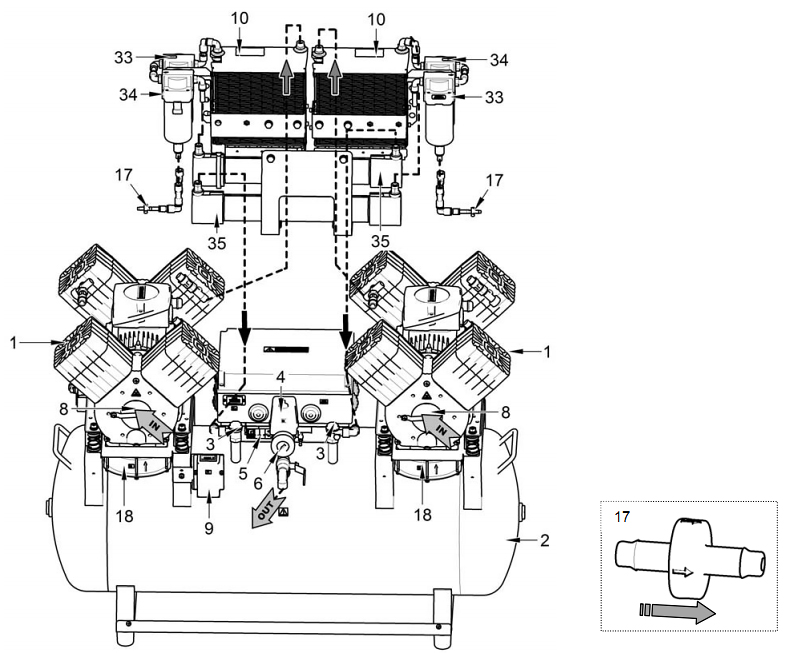

Компрессор Ekom DK50 2X4VR/110/M с мембранным осушителем (MD)
Компрессор (1) всасывает атмосферный воздух через входной фильтр (8), сжимает его и затем направляет в охладитель (10) через обратный клапан (3). После этого воздух проходит в осушитель (35) через фильтр (33) и микрофильтр (34). Чистый и сухой воздух проходит в ресивер (2) через обратный клапан (3). Конденсат, который находится в фильтре и микрофильтре, автоматически выпускается в дренажный сосуд. Осушитель обеспечивает непрерывное осушение сжатого воздуха. После этого чистый и сухой сжатый воздух готов к повторному использованию в ресивере.
Компрессор Ekom DK50 2X4VR/110/M с осушителем NDM
Компрессор (1) всасывает атмосферный воздух через входной фильтр (8), сжимает его и затем направляет в охладитель (10) через обратный клапан (3). После этого воздух проходит через отделитель конденсата (15) и сушильную камеру (11) с адсорбентом, где удаляется влага, после чего поступает в ресивер (2). Когда сушильная камера опорожняется после отключения компрессора, реле давления адсорбент восстанавливается. Затем через открытый электромагнитный клапан выпускается воздух из адсорбционной камеры и удаляется при помощи сухого сжатого воздуха. Осушение воздуха происходит в одной камере, а восстановление осуществляется в другой. Режим работы каждой из камер изменяется периодическими циклами, процессы сушки и восстановления в камерах выполняются поочередно. После этого чистый и сухой сжатый воздух готов к повторному использованию. Постоянное значение давления на выходе поддерживается с помощью регулятора давления (12).
В случае продолжительной работы компрессора при низком давлении (ниже 5 бар) реле давления (13) защищает осушитель от повреждений.

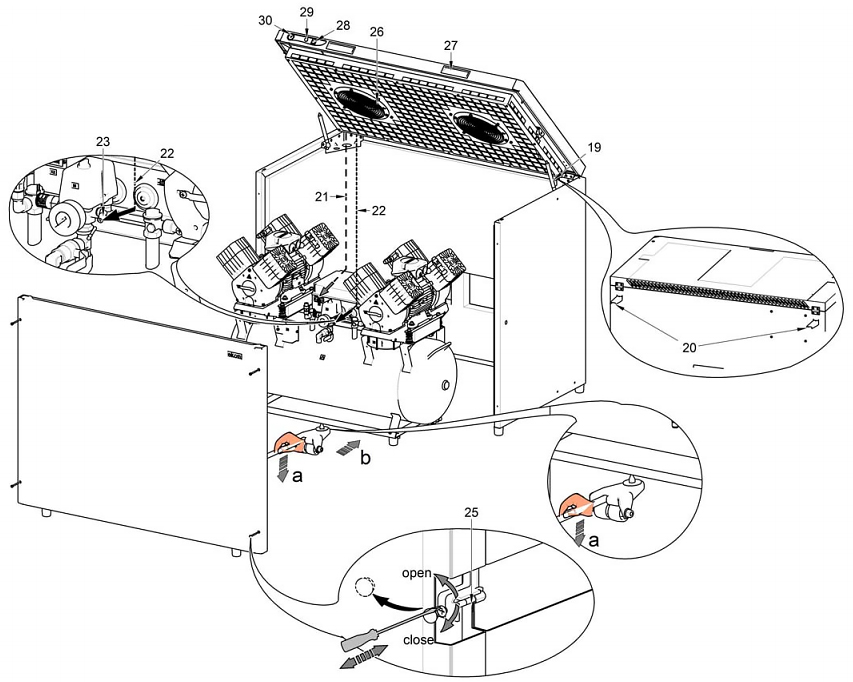

Шкафчик для компрессора Ekom DK50 2X4VR/110/M
Звукоизолирующий шкафчик, предназначенный для компрессора Ekom DK50 2X4VR/110/M, компактен, но при этом обеспечивает достаточную циркуляцию воздуха для охлаждения. Вентилятор (18), который расположен под агрегатом компрессора, а также вентиляторы корпуса (26) охлаждают компрессор и пространство, которое находится внутри шкафчика. Вентиляторы функционируют во время работы двигателя компрессора. Вентиляторы включатся автоматически в том случае, если температура в шкафчике превысит 40°C, даже тогда, когда компрессор не будет работать. Вентиляторы автоматически отключаются тогда, когда температура в шкафчике снизится примерно до 32°C. Индикатор (29) на передней стенке шкафчика показывает, что компрессор с осушителем NDL нуждается в техническом обслуживании.
При установке и эксплуатации компрессора Ekom DK50 2X4VR/110/M необходимо убедиться, чтобы ничто не мешало свободной циркуляции воздуха вокруг компрессора и под ним. Запрещается перекрывать выход горячего воздуха в верхней задней части корпуса.
Если компрессор Ekom DK50 2X4VR/110/M устанавливается на мягкий пол, например ковер, требуется оставить некоторый зазор для вентиляции между основанием компрессора и полом или корпусом компрессора и полом. Для этого можно подложить под основание твердые подложки.
